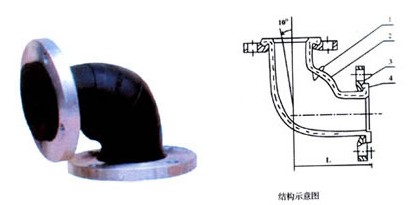

KXT型可曲挠合成橡胶弯头
|
|
|
| 技术参数 |
| 序号 |
部位 |
材料 |
| 1 |
主体 |
特种橡胶 |
| 2 |
增强层 |
聚酯帘布 |
| 3 |
法兰 |
A3 |
| 4 |
骨架 |
硬钢丝绳 |
|
| |
| 项目 |
型号 |
WTX-1 |
WTX-2 |
WTX-3 |
| 工作压力MPa |
1.0 |
1.6 |
2.5 |
| 爆破压力MPa |
2 |
3～32 |
4.5 |
| 真空度KPa （mmHg） |
53.3(400) |
86.7(650) |
100(150) |
| 适用温度℃ |
-15～+115(特殊可达-30～+250） |
| 适用介质 |
空气、压缩空气、水、海水、热水、油、酸、碱 等化学物质
|
|
| 公称通径，长度，位移值与法蓝数据表（异径） |
| 公称通径DN |
长度
L
mm |
法兰厚度
b
mm |
螺丝数
n |
螺栓孔
直径
mm |
螺栓孔
中心圆
直径mm |
各项允许位移(mm) |
| mm |
英寸 |
X |
X' |
Y |
Y' |
Z |
Z' |
| 50 |
2 |
140 |
18 |
4 |
18 |
125 |
20 |
16 |
20 |
16 |
16 |
16 |
| 65 |
1.5 |
140 |
20 |
4 |
18 |
145 |
20 |
16 |
20 |
16 |
16 |
16 |
| 80 |
3 |
150 |
20 |
8 |
18 |
160 |
20 |
16 |
20 |
16 |
16 |
16 |
| 100 |
4 |
160 |
22 |
8 |
18 |
180 |
20 |
16 |
20 |
16 |
16 |
16 |
| 125 |
5 |
180 |
24 |
8 |
18 |
210 |
20 |
16 |
20 |
16 |
16 |
16 |
| 150 |
6 |
200 |
24 |
8 |
22 |
240 |
20 |
16 |
20 |
16 |
16 |
16 |
| 200 |
8 |
230 |
24 |
8 |
22 |
295 |
20 |
16 |
20 |
16 |
16 |
16 |
| 250 |
10 |
280 |
26 |
12 |
22 |
350 |
20 |
16 |
20 |
16 |
16 |
16 |
| 300 |
12 |
305 |
28 |
12 |
22 |
400 |
20 |
16 |
20 |
16 |
16 |
16 |
| 注：其他标准或非标准法兰需另订协议，指明标准或提供图纸及有关数据，本厂可订制生产。 |
|
